靜音端子機怎么調試？以及調模教程

        端子機各部位介紹如圖:

一、操作說明

    1.電源開關（電源）：ON表示終端機電源已打開。

        OFF表示關閉終端電源。

    2. 照明燈(Light)：按下為開啟，重復按為關閉。

    3.計數器（Counter）：端機正常工作時，可以準確計數使用次數。

    4.清零（zero）：清零計數器。

    5.指示燈：紅色表示使用手動; 綠色表示自動。

    6.自動/手動：在自動和手動之間切換。

    7.手動向上：當指示燈為紅色時，用手按住此鍵，可將吊頭滑塊向上移動。

    8.手動向下：指示燈為紅色時，用手按住此鍵，可將吊頭滑塊向下移動。

    9.復位：打開電源后，機器無法正常工作， 可使用復位鍵將機器恢復到正常工作。

二、注意事項

    1．起動電源開關時扳手必須離開。

    2．起動前沖頭必須調到最高點。

    3.  避免重壓幾個端子。

    4．確認電壓是否正常（請裝穩壓器），確保機器壽命。

    5．為了安全起見，確認雙手已離開機臺，方可起動電源操作。

    6．當操作工調模時，必須使機器處于手動狀態.(即指示燈為紅色）

三、故障排除與維修

    A．  腳踏開關不良，換新。

    B．  出現連打請檢查接近開關。

    C．  保險絲熔斷，換新。

    D．  機械動作遲鈍，每日加黃油1-3次于滑塊(1孔與3滑動面)與模具（3孔）油孔。機械工作環境溫度（-2°至50°）。

    E．  馬達故障（冒煙，臭味），馬達需整換，注意馬達功率及電壓。

    F．  模具卡住，無法上下滑動：

            用扳手轉動主軸尾部螺絲，使主軸帶動滑塊上下滑動帶動沖頭，看上下鉚刀是否碰傷，刮傷端子卡住上刀。

    G．  刀模更換：

    注意：更換刀模時，請將機器處于手動狀態。

    a)   模具整體高度調節：

    松開沖頭壓緊螺絲，用小圓棒轉動調節絲桿(圓周上共有六個等分孔)，順時針為上、逆時針為下(每轉動一個等分孔為0.25毫米)，調整沖頭至適當位置，然后鎖緊沖頭壓緊螺絲(即調節好線芯壓接高度).

    b)    上內刀與上外刀落差調節：

PVC壓著高度微調節，松開上刀壓緊螺絲,拉出旋轉，由1-8共8個指標，數字越大，PVC刀片高度越下，每一指標高度相差0.1mm。調至適當位(即調節好線皮壓接高度).

    c)     送料部分調節：

        1.    按上下鍵將滑塊移至最高點,松開送料桿固定座壓緊螺絲,旋轉送料調節絲桿(順時針往后,逆時針往前),將端子送至刀片中心.

        2.    調節滑料片至適當位置即調節完畢.

四、模具的調試與安裝

1、刀片的安裝

        端子機的刀片一般有4片（上內刀、上外刀、下內刀、下外刀）

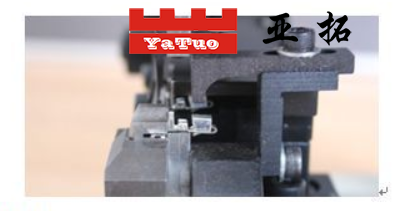

松開上刀螺絲與下刀螺絲后，將刀片放入上圖所示的位置（上下刀的內刀的開口比外刀的開口小，切勿將內刀與外刀放反）。安裝上刀片時需注意觀察刀片的開口處，需根據您的端子及電線調節好上內刀與上外刀的落差，一般上外刀的開口需比上內刀的開口高出一些。然后重新鎖緊上下刀螺絲即完成刀片的安裝。裝刀片的時候刀片一定要對準，不要壓到2邊的其他東西，不然很容易打壞刀片。

刀片安將完畢后還需調整下刀模的前后位置，以保證上刀模被沖頭壓下時剛好與下刀模對齊。首先將端子機調為手動模式，按“向下”或“向上”鍵使上刀緩緩落下，同時從右側面觀察上下刀是否對齊，如果不能對齊，您需要將下刀向里面推或向外面拉以使上下刀對齊。移動下刀位置的方法：松開上圖中的的固定螺絲即可前后移動。移動到合適的位置后鎖緊固定螺絲。

以上步驟完成后，還需調節沖頭的行程，使上刀片行至最低點時，上下刀之前的空隙剛好可以壓接您的端子。如果只需微調上刀的行程，線束加工設備，向外拉出下圖中的“落差微調”旋鈕，并旋轉旋轉旋鈕至合適位置即可。（原理：行程微調旋鈕是一個多面體，每一個面的高度均不相同，以此來調節行程）。如果需大幅增加或減小行程，需先松掉下圖中的“固定螺絲1”與“固定螺絲2”，然后用粗細合適的內六角扳手插入“行程調節的小孔內，逆時針旋轉即可增加行程（讓上刀片落得更低），順時針旋轉即可減小行程。（注：順時針與逆時針需從下向上看）

 可一邊調節行程，一邊用手動模式按“向下”或“向上”按鈕使沖頭落至最低點，查看上刀與下刀之間的空隙，直至此空隙合適為止，然后鎖緊2個固定螺絲即可。

2、穿端子

刀片調節完畢后，您即可將端子穿入模具導料板內，需將端子先固定在放料架上，依次通過導板，過料板，端子切刀。下面對如何讓端子穿入過料板與切刀進行講解：

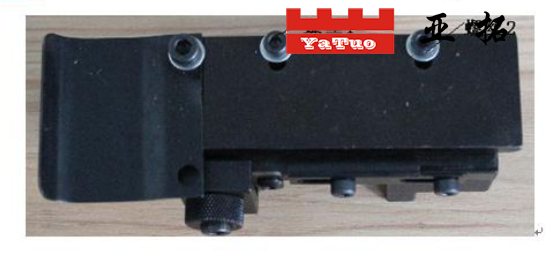

松掉端子機側面的導料板固定螺絲，取下過料蓋板（如下圖所示）

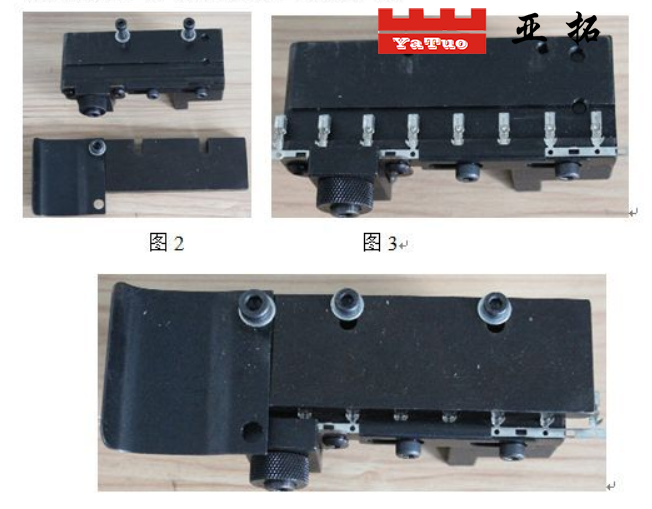

        松掉上圖中的螺絲1與螺絲2，即可取下上面的導料蓋板（如下圖2所示），然后將端子的料帶穿入導料板的邊緣（如下圖3所示），將導料板蓋板卡在端子的尾部（如圖4所示），推動導料蓋板，將端子料帶逼入導料板的最邊緣，然后鎖緊導料板蓋板的螺絲即可。注意端子壓線皮的腳在蓋板的外面，其他的部分在蓋板的里面。

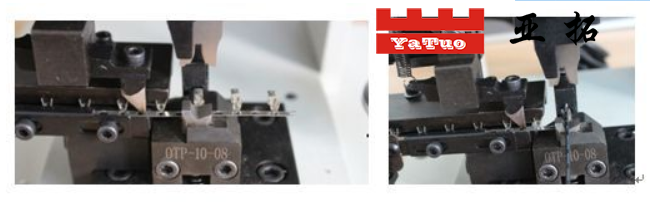

將過料板重新放機器內，并使端子料帶穿過切刀孔 （如下圖所示），前后移動過料板，使端子的尾部緊貼切刀（目的是使上下刀閉合時剛好可以壓接到端子合適的位置）。然后旋緊過料板固定螺絲即可。圖中的退料爪是用來控制電線放置的位置和退料，退料爪要貼近刀片位置，全自動沾錫機，但是不能被刀片壓到，調節好退料爪的位置后，您可以每次放置電線時都讓線頭頂到退料爪，大大提高工作效率和精度。

3、送料調節

松開“送料爪固定螺絲”使“送料爪”剛好可以插入端子料帶孔的正中間，然后鎖緊送料爪固定螺絲。旋轉“壓端螺母”使之處于落下的狀態（目的是壓住端子不讓端子移動，開始壓端子時一定要放下，不然端子會移動），然后以手動模式將吊頭升至最高點，拉一個端子到刀片正下方，手動壓下，再使吊頭升至最高點，觀察被推過來的端子是否在刀片正下方，如果不在正下方，需松開“調節固定螺絲”然后手動調節“調節螺絲”使端子處于刀模的正下方后，鎖緊調節固定螺絲即可。

然后需調節滑料片的位置，使端子剛好露出和送料小爪所在的孔一樣的下一個端子的料帶孔（如下圖所示）。送料小爪在方孔，滑料片需蓋住其他孔，露出下一個端子的方孔即可。

至此，模具的調校工作巳全部完成，您可以將電線放入上圖所示的位置，以手動模式壓接一個端子看一下效果如何，如果效果不理想，可根據上面的說明再行調節。如果效果很理想，您可以將機器切換到自動模式腳踏開關連續工作即可。
